KS215T-3型超聲彈性仿組織體模，按楊氏模量或剪切波速數值不同排成系列，用于檢測聲輻射力彈性成像系統和瞬時彈性圖儀的楊氏模量(剪切波速)測量準確度和探測深度。肝纖維化檢測儀器專用。
標準：
1、《準靜態超聲彈性成像系統性能試驗方法》(YY/T1419—2016)、
2、《基于聲輻射力的超聲彈性成像設備性能試驗方法》(YY/T1480—2016)
3、《超聲彈性仿組織體模的技術要求》(YY/T1521—2017)
基本結構：

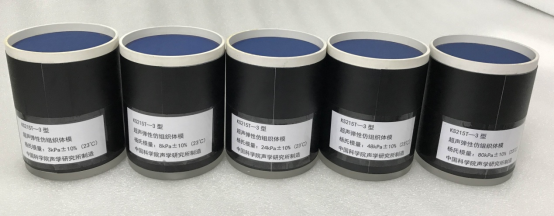

KS215T-3系列超聲彈性仿組織體模的組成和結構為：
(1)全系列包括仿組織材料縱波聲學特性相同，但剪切波速度和楊氏模量不同，彼此獨立的5臺體模；
(2)體模外殼為圓筒形，側板為ABS塑料，底板和支護板用有機玻璃板制成，頂面覆有復合薄膜聲窗，聲窗上面安裝有一體化水槽；
(3)底板上開有一個直徑36mm圓孔，口上封有優質橡皮，可供注液保養之用；
(4)體模中仿組織材料的尺寸為：直徑100mm，高(深)110mm。
超聲彈性仿組織材料的聲學-力學特性
(1)所有各臺的仿組織材料，23℃時縱波聲速均為(1540±10)m/s；
(2)所有各臺的仿組織材料，23℃時縱波聲衰減系數斜率均為(0.5±0.05)dB/(cm MHz)：
(3)各臺的仿組織材料，23℃時楊氏模量分別為3kPa±10%，8kPa±10%，24kPa±10%，48kPa±10%，80kPa±10%，其值均系在假定密度為1g/cm3的情況下，由材料的剪切波速度測量值計算得出。 |
